重庆LED显示屏驱动器重要性及驱动方案讲解

文章来源:重庆彩光科技 阅读次数: 发表时间:2019-07-02
   重庆LED显示屏是一种电流控制器件,LED驱动器实际上就是LED的驱动电源,即将交流电转为恒流或恒压直流电的电路装置。重庆LED显示屏不像普通的白炽灯泡可以直接连接220V的交流市电。LED对驱动电源的要求近乎苛刻,其工作电压一般为2~3V的直流电压,必须设计复杂的变换电路。不同用途的LED灯要配备不同的电源适配器。

  重庆LED显示屏对LED驱动电源的转换效率、有效功率、恒流精度、电源寿命、电磁兼容性的要求都非常高,一款好的驱动电源必须综合考虑这些因素,因为驱动电源在整个LED灯具中的作用就像人的心脏一样重要。LED驱动器的主要任务是将交流电压转换为恒流的直流电源,并同时完成与LED的电压和电流的匹配。LED驱动器的另一个任务是使LED的负载电流在各种因素的影响下都能控制在预先设计的水平上。

  重庆LED显示屏发光是有条件的。将正向电压加在其PN结两端,使PN结本身形成一个能级(实际上是一系列的能级),电子在这个能级上跃变并产生光子来发光。所以,需要由加在PN结两端的电压来驱使LED发光。又由于LED是特性敏感的半导体器件,具有负温度特性,因而在应用过程中需要对其进行工作状态稳定和保护,从而产生了LED“驱动”的概念。

  接触过LED的人都知道,LED的正向伏安特性非常陡(正向动态电沮非常小),要给LED供电就比较困难,不能像普通白炽灯那样直接用电压源供电,否则,电压波动稍增,电流就会增大到将LED烧毁的程度。为了稳定LED的工作电流,保证LED能正常可靠地工作,各种各样的LED驱动电路就应运而生。

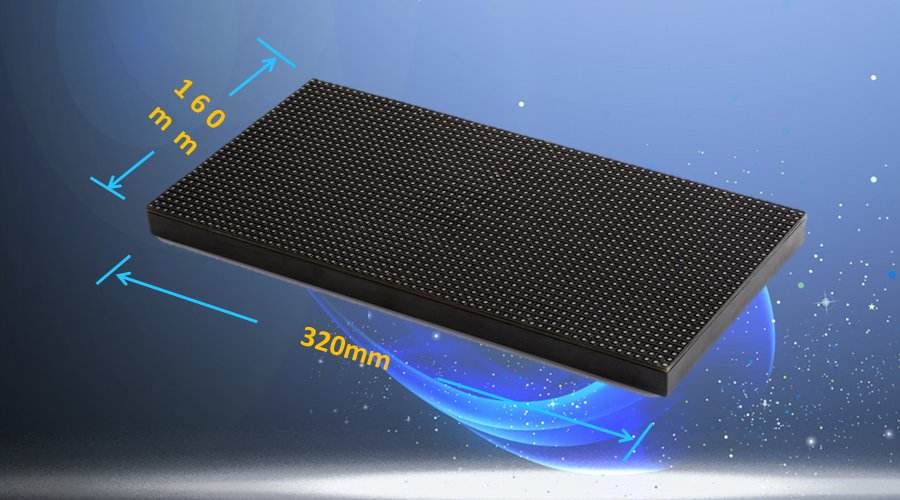

重庆LED显示屏

重庆电子显示屏驱动方案

       1、电池供电驱动方案

  电池供电电压一般为0.8~1.65V对于led显示屏这样的低功耗照明器件,这是一种常见的使用情况,这种方法主要适用于便携式电子产品,驱动小功率及中功率白光LED,如LED手电筒、LED应急灯、节能台灯等。考虑到有可能配合一节5号电池工作,还要有小的体积,因此其佳技术方案是电荷泵式升压变换器,如采用升压式DC庄(变换器或升压式(或升降压式)的电荷泵变换器,少数为采用LDO电路的驱动器。


  2、电压高干和的驱动方案

  电压高于5的低压供电方案采用专用稳压电源或蓄电池供电,给LED供电的电压值始终高于LED管压降,即始终大于5V ,如6V、9V、12V、24V或更高。在这种情况下,主要由稳压电源或蓄电池供电,用于驱动LED灯。这种供电方案必须解决好电源降压问题,典型应用有太阳能草坪灯、太阳能庭院灯、机动车的灯光系统等。


  3。直接由市电或高压直流电供电的驱动方案

  这种解决方案直接由市电(100V或220V)或相应的高压直流电供电,主要用于驱动大功率白光LED灯。市电驱动是一种LED显示屏价格比高的供电方式,是LED照明普及应用的发展方向。

  用市电驱动LED时要解决降压和整流问题,还要有比较高的变换效率、较小的体积和较低的成本。另外,应该解决安全隔离问题。考虑到对电网的影响,还要解决好电磁干扰和功率因数问题。对于中、小功率的LED,其佳电路结构是隔离式单端反激变换器。对于大功率的应用,应该使用桥式变换电路。
