重庆LED显示屏配套装置有哪些?

文章来源:重庆彩光科技 阅读次数: 发表时间:2019-06-17
以往LED大屏幕在LED显示单元表面通常不会添加额外的配套装置,但随着技术的日趋成熟,从延长LED大屏幕使用寿命、改善显示效果等方面考虑,越来越多的辅助配套装置不断设计推出,本文对LED显示单元的封装绝缘层和室外防光隔栅罩也进行了改进设计。

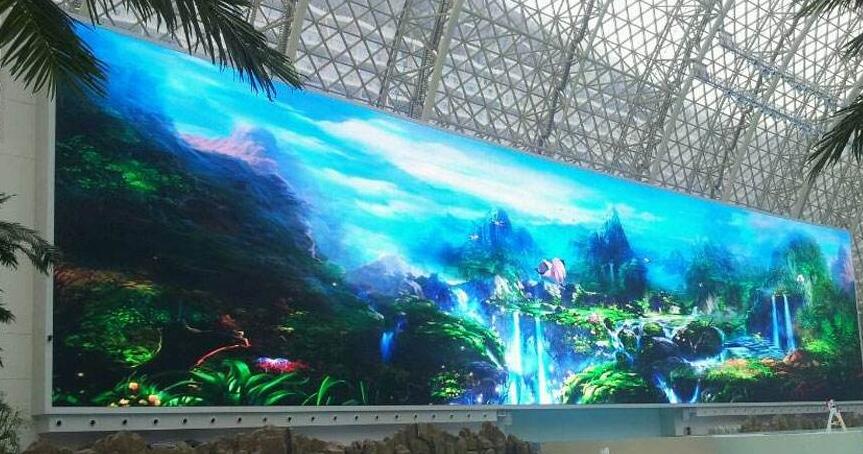

LED显示屏

封装绝缘层


由于使用环境的复杂多变,LED大屏幕不可避免地会受到外界因素的影响,为保证其长时间稳定运行,常见的防护措施有:防水、防腐、防雷、防风、防潮、防冻、防静电等。根据家标准的相关规定,室外LED大屏幕外壳防护分为 3 个等级,其中 A 级低,C 级高。

其中 IP66 表示:尘密(不允许任何灰尘进入)、防强烈喷水(向外壳各方向强烈喷水无有害影响)。由此可见,仅在防尘与防水方面,现场拼装的 LED大屏幕显然存在很多的缺陷和隐患,参照 C 级标准的要求,LED大屏幕的显示单元模块十分有必要采用封闭式的单元箱体结构,并使用封装绝缘材料对电路板上表面及四周进行灌封,从而大限度地将整个电路板及 LED 发光管与外界环境隔离,避免各种腐蚀性物质对屏体造成危害。

因此,为了满足国标中 IP66 的要求,针对显示单元的防水防尘等进行了设计,其方案是在电路板上表面灌注一层完全覆盖电路板表面及电路板之间、电路板与单元箱体之间所有缝隙和 LED 下部 2/3 的封装绝缘层。该封装绝缘层为双组份常温固化环氧灌封料,可以使整个 LED大屏幕的显示单元正面仅有 LED 的发光面与外界环境接触,从而大幅度地强化电子器件的整体性,提高对外来冲击、震动的抵抗能力;提高元件、电路之间的绝缘性能;避免元件、电路等直接暴露在外界环境中;改善其防水、防潮等能力。


防光隔栅罩


另一方面,LED 像素表面并没有任何的遮光装置,在阳光或者其他外界光照射时,会有比较明显的反光现象,从而造成 LED大屏幕对比度的下降,直接影响显示效果。

因此每个 LED 电路模块上均应安装遮光(防光)隔栅罩。隔栅罩由基板和隔栅构成,基板上有与 LED 电路模块上的 LED 像素单元一一对应的 LED 定位孔,隔栅位于 LED 定位孔上沿,也与基板成 θ 角。这样,在有强光从该方向照射过来时,可以有效降低其对 LED 像素点的干扰,减少反光影响,从而提高大屏幕的对比度,进而改善显示效果。
