如何通过图片区别LED灯珠型号

文章来源:重庆彩光科技 阅读次数: 发表时间:2019-08-21
LED灯珠的型号太多了,有直插和贴片式的,还有大功率灯珠,灯珠电流从几十毫安到几安的都有,电压就比较一致,大多都在三点几伏。没办法一概而论。

    粗略说,按封装分为直插、贴片、 按功率说分为大、中、小功率

    大功率白光LED(比如CREE的XML-T6)单颗功率已经达到10W,电压3.3v电流3A, 小功率红光LED(比如常见的5MM直插)电压2v,电流15毫安

    如果实在找不到元件型号,可以按照光色推断工作电压:

    红光1.8~2.2v

    黄光2.0~2.4v

    绿光2.2~2.8v

    蓝光和白光2.8~3.5v

    贴片封装为0805、1206等小功率管,工作电流一般为10毫安,但也有例外;

    贴片封装为3014、3528、3535等小功率管,工作电流一般为20~50毫安,但也有例外;

    贴片封装为5050、5060、5630等中功率管,工作电流一般为50~150毫安,但也有例外;

    大功率LED全是贴片封装,各公司不同品牌不同系列参数有很大不同;但标称1W的一般工作电流都是350mA

    小功率的直插式LED灯珠

    一般都是按直径分型号的,3mm  4mm  5mm  8mm  10mm  12mm

    不论直径大小,其工作电压和工作电流都是一样的

    颜色分:红光 黄光 1.7--2.1V

    白光 蓝光 暖白光 粉红光 紫色光 2.8--3.6V

    绿光2.6--3.4V

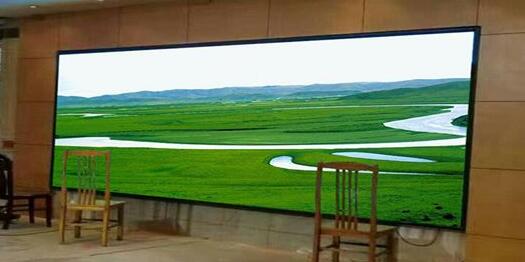

LED显示屏

    1、0.06W的,电压是2.5-3.5V,电流是20mA。

    2、0.5W的,电压是2.5-3.77V,电流是150mA。

    3、1W的,电压是2.79-3.99V,电流是350mA。

    4、3W的,电压是3.05-4.47V,电流是700mA。

    5、5W的,电压是3.16-4.88V,电流是1000mA。

    灯珠1W的电流:320-350mA ,选驱动一般是选300mA电流的,芯片大小30mil 、35mil、 40mil、 45mil 。

    灯珠3W的电流:700mA ,驱动一般600mA ,芯片大小45mil 。

    1W 3W电压都在3.0-3.6V之间 ,好点的3.2-3.4V 。

    至于5W的单颗我们公司目前还没有生产,所以具体参数我了解的也不清楚,芯片一般是50mil以上的。

    一般用作照明用的LED灯珠由0.5w-5w的都有, 工作电压在3-3.2V左右。

    白光LED1瓦灯珠参数是多少,我们一般设计是3.6---4.2V,0.2---0.3A.现在还有很多15W的灯珠,你可以参考一下.如cree mce,cree t6.

    电压:3.2-3.6v,电流300-350ma,光通量:100-120流明,色温:白光6000-7000K


    1.看亮度,即在350mA的驱动电流,电压在3.0-3.6V之间的时候的亮度是多少,越高越好。

    2.看芯片品牌及大小,品牌有NICHIA、CREE、普瑞、旭明、晶元、新世纪等,越靠前越好,芯片越大越好。

    3.看分BIN,即色温分区和电压分BIN,越细越好。

    4.看衰减,需要做老化测试,光衰越小越好。

    5.看实际的应用,如比:市场有合适且价格便宜的透镜、铝基板,就好,透镜、铝基板需要开模就会投入大一些,1W大功率, 电流:350ma ,电压:2.8-4.0V 亮度:80-130LM色温:3000-12000K。
