LED显示屏单元板五大常见故障及解决方法讲解

文章来源:重庆彩光科技 阅读次数: 发表时间:2020-05-19
  一、LED显示屏单元板整板不亮:检查供电电源与信号线是不是联接;检查检验卡是不是能够辨认接口,检验卡红灯闪耀则没有辨认,检查灯板是不是与检验卡同电源或灯板接口有信号与地短路致使无法辨认接口;检查74HC245有无虚焊短路,245上对应的使能(EN)信号输入输出脚是不是虚焊或短路到其他线路。

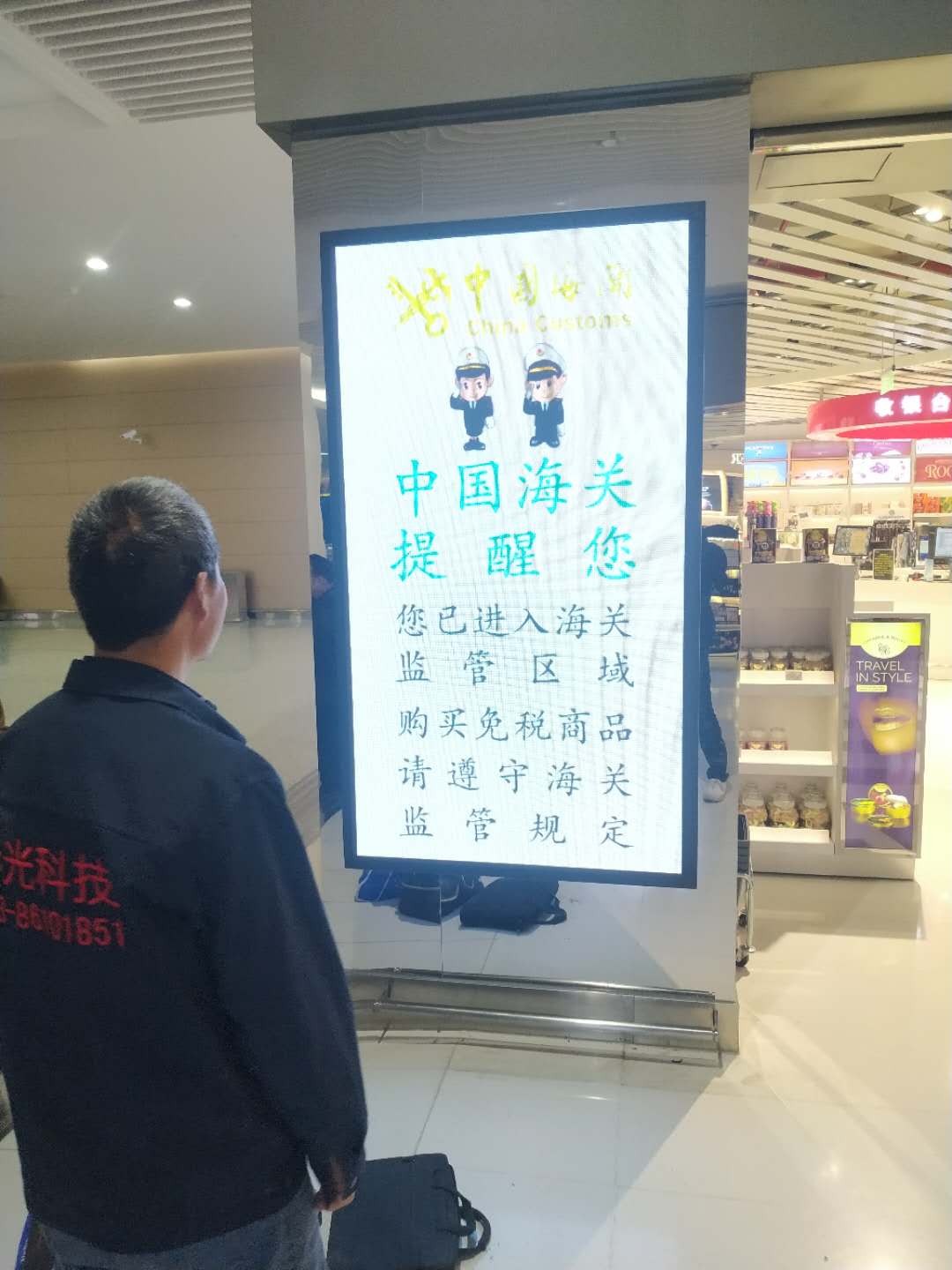

彩光LED显示屏案列
  二、在点斜扫描时,规律性的隔行不亮闪现画面堆叠:检查A、B、C、D信号输入口到245之间是不是有断线或虚焊、短路;检查245对应的A、B、C、D输出端与138之间是不是短路或虚焊、断线;检查A、B、C、D各信号之间是不是短路或某信号与地短路。

  三、全亮时有一行或几行不亮:检查138到4953之间的线路是不是断路或虚焊、短路。

  四、内行扫描时,两行或几行(通常是2的倍数,有规律性的)一同点亮:检查A、B、C、D各信号之间是不是短路;检查4953输出端是不是与其他输出端短路。

  五、全亮时有单点或多点(无规律)不亮:找到该模块对应的控制脚丈量是不是与本行短路;更换模块或单灯。
